枯水期河道水位测不准？蓝曼毫米波斜测雷达让低水位也测得准
一、客户背景：大河水位长期监测，水位落差大
该管理局对所辖某大河水位进行长期监测，为航道水位研判与通航安全决策提供数据支撑。这条河的水位季节性落差大：丰水期水面距传感器近，枯水期水面大幅下降、远远退离传感器。

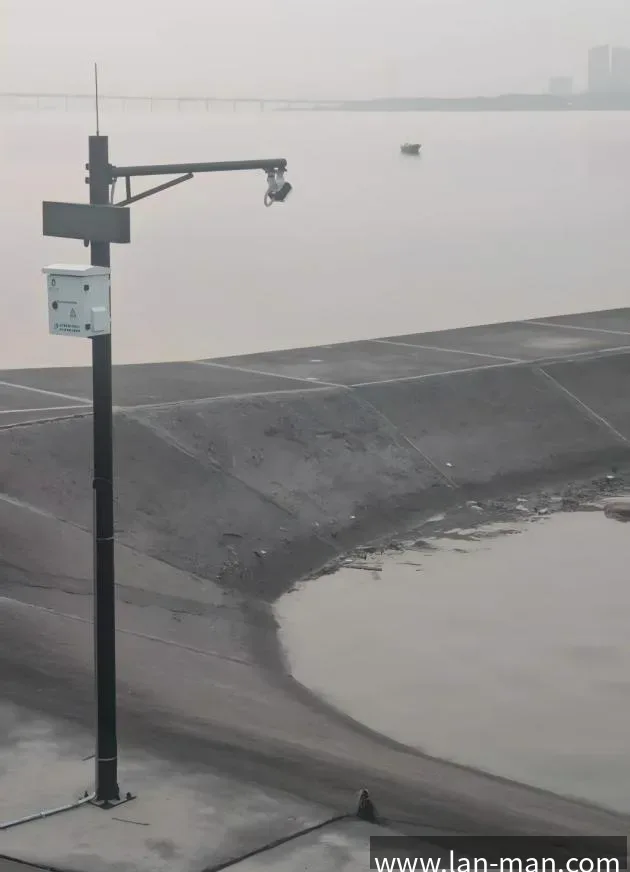

监测点位在野外，无市电条件，要求设备低功耗、支持太阳能供电、无人值守长期运行，数据远程上传监测平台。
二、原方案问题：枯水期水位测不准，数据时断时续
原方案采用垂直安装的雷达水位计，波束垂直向下对准水面。实际运行中的表现：
- 丰水期尚可：水面距传感器近，回波强，测量还算稳定
- 枯水期失明：水面显著下降后，垂直波束对不准下降后的水面，测距回波衰减失准，水位数据不可靠，甚至间歇性丢数
- 决策受影响：枯水期恰是航道水位研判、通航安全决策最要数据的时段，数据断续等于关键时刻掉链子
三、改造方案：毫米波斜测雷达，波束倾角对准水面

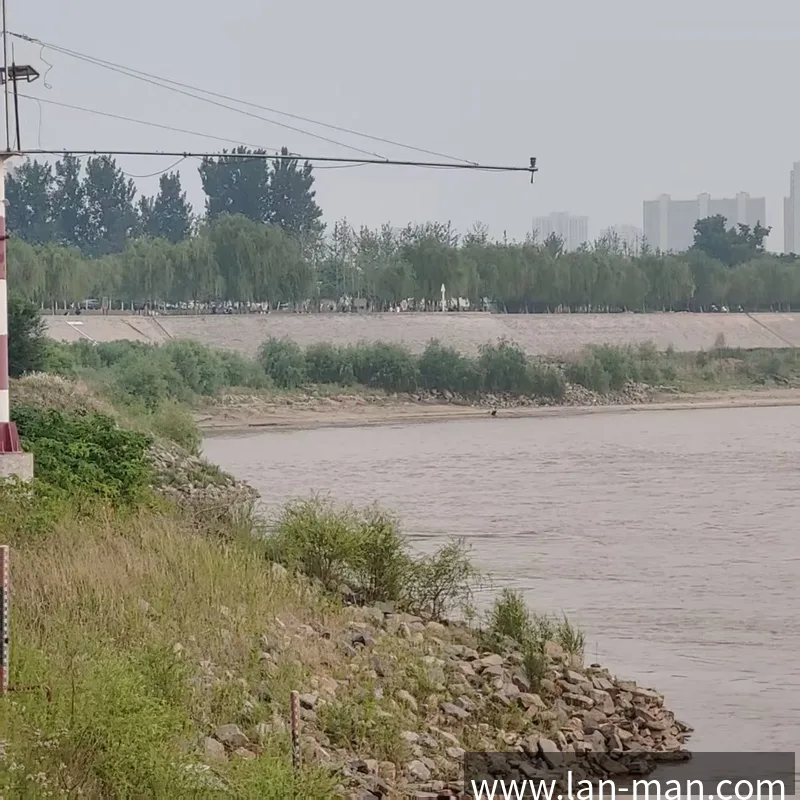

改造选用 蓝曼毫米波斜测雷达水位计，通过岸边悬臂支架吊装。方案的关键在于斜测安装能力：
- 波束以 0~45° 倾角指向水面，枯水期水面下降时，波束仍能持续对准水面完成测距，不受水位大幅涨落影响
- 60GHz 毫米波非接触测量，不接触水体，不受水流、泥沙、漂浮物影响
- 窄波束 3°×3°，抗岸边遮挡与杂波干扰
- 低功耗设计，太阳能供电即可支撑野外测站无人值守长期运行
- 水位数据经采集传输模块上传监测平台，支撑实时研判
传统垂直雷达与斜测雷达在枯水期工况下的对比如下：
| 对比项 | 传统垂直雷达（枯水期） | 蓝曼毫米波斜测雷达 |
|---|---|---|
| 安装方式 | 垂直向下，需对准水面正上方空间 | 岸边斜测（0~45°），无需正上方空间 |
| 枯水期表现 | 水面下降后波束对不准、回波衰减、易丢数 | 波束以倾角持续对准水面，低水位稳定测距 |
| 接触水体 | 非接触测量 | 非接触测量 |
| 供电方式 | 视现场方案而定 | 低功耗，支持太阳能无人值守 |
核心参数
| 参数项 | 参数值 |
|---|---|
| 工作频率 | 60 GHz |
| 测距范围 | 0.1 ~ 70 m |
| 测量精度 | ±5 mm（10 m 内） |
| 波束角度 | 3° × 3°（窄波束） |
| 测量方式 | 非接触式，支持斜测（0 ~ 45°） |
| 防护等级 | IP67 |
| 输出接口 | RS485 Modbus RTU / 4 ~ 20 mA |
| 供电方式 | 低功耗设计，支持太阳能供电 |
四、实施效果：低水位数据稳定，全年不断档
- ✅ 枯水期照样测得准：水面大幅下降后波束仍以倾角对准水面，低水位测距稳定，不再间歇性丢数
- ✅ 丰枯水期一套方案覆盖：水位大落差全程数据连续，无需按季节换装或人工补测
- ✅ 野外无人值守：太阳能供电 + 数据远程上传，测站长期免维护
- ✅ 环境适应强：泥沙、漂浮物、雨雾均不影响水面回波，比超声波、浮子式方案更适合野外河道
五、适用范围：水位落差大的明渠河道监测都适用
凡是非接触水位监测、且水位涨落幅度大的场景，都可以参考本方案：
- 江河、航道的长期水位监测与通航研判
- 水库、湖泊出入库水位监测
- 灌溉渠道、泄洪明渠的水位计量
- 野外无市电、需要太阳能无人值守的测点
同类水利计量场景可参考 矿山排污明渠雷达流量计案例（1.9 米明渠非接触计量、环保督察合规实录）。
常见问题
Q1：枯水期水面下降，雷达为什么测不准？
传统垂直安装的雷达，波束垂直向下对准水面。当枯水期水面大幅下降、距传感器越来越远时，回波强度衰减、动态范围不足，且波束难以稳定对准低位水面，导致测量失真甚至丢数。斜测安装则能让波束保持对准水面，在宽水位落差下准确测距。
Q2：泥沙多、有漂浮物的河道能测吗？
能。毫米波雷达非接触式测量，不接触水体，回波来源于水面而非水体内部，不受泥沙含量、水面漂浮物、泡沫等因素影响，比超声波、浮子式方案更具环境适应性。
Q3：野外没市电的测点能用吗？
能。设备低功耗设计，配合太阳能电池板可实现完全无人值守的野外测站部署，数据经无线方式远程上传监测平台。
Q4：改造需要动现有设施吗？
结合现场情况做悬臂支架的适配安装即可，雷达本体不接触水体，安装维护简便，无需构筑专门的测桥或水下设施。
Q5：测量精度和量程是什么水平？
测距范围 0.1~70m，测量精度 ±5mm（10m 内），波束角 3°×3° 窄波束。具体点位精度与安装高度、倾角有关，建议提供现场参数后选型评估。
