玻璃纤维卸筒机械手人员防撞应用案例：LMA-81G 毫米波雷达替代激光雷达
项目概述：山西某新材料生产企业玻璃纤维车间自动卸筒工位，原采用激光雷达做人员防撞。因玻纤拉丝工序需用水冲洗、络筒工序玻纤飞絮悬浮，光学窗口被飞絮和水滴遮挡，导致机械手非计划停机严重影响产能。

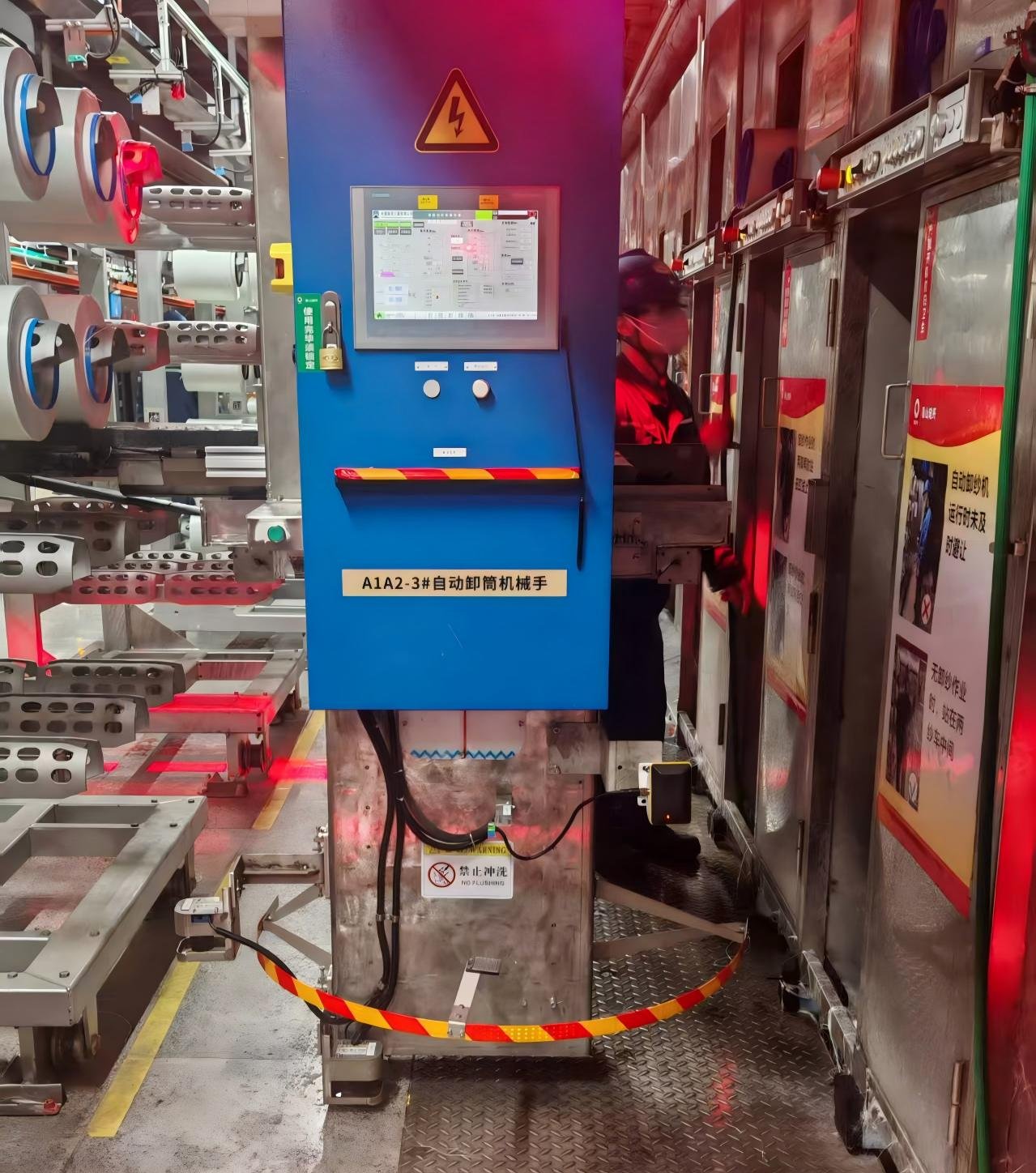

图 1｜山西某新材料企业玻纤车间自动卸筒机械手作业现场
一、项目背景
客户为山西某年产玻纤的大型新材料企业，卸筒工位配置多台自动卸筒机械手。玻纤生产过程中拉丝需用水冲洗，车间湿度常年 >70%；络筒工序产生大量玻纤飞絮悬浮空气中。原光学检测方案在此环境下光学窗口频繁结露、光束被水雾和玻纤丝散射，误报严重、维护频繁，客户设备科提出更换需求。

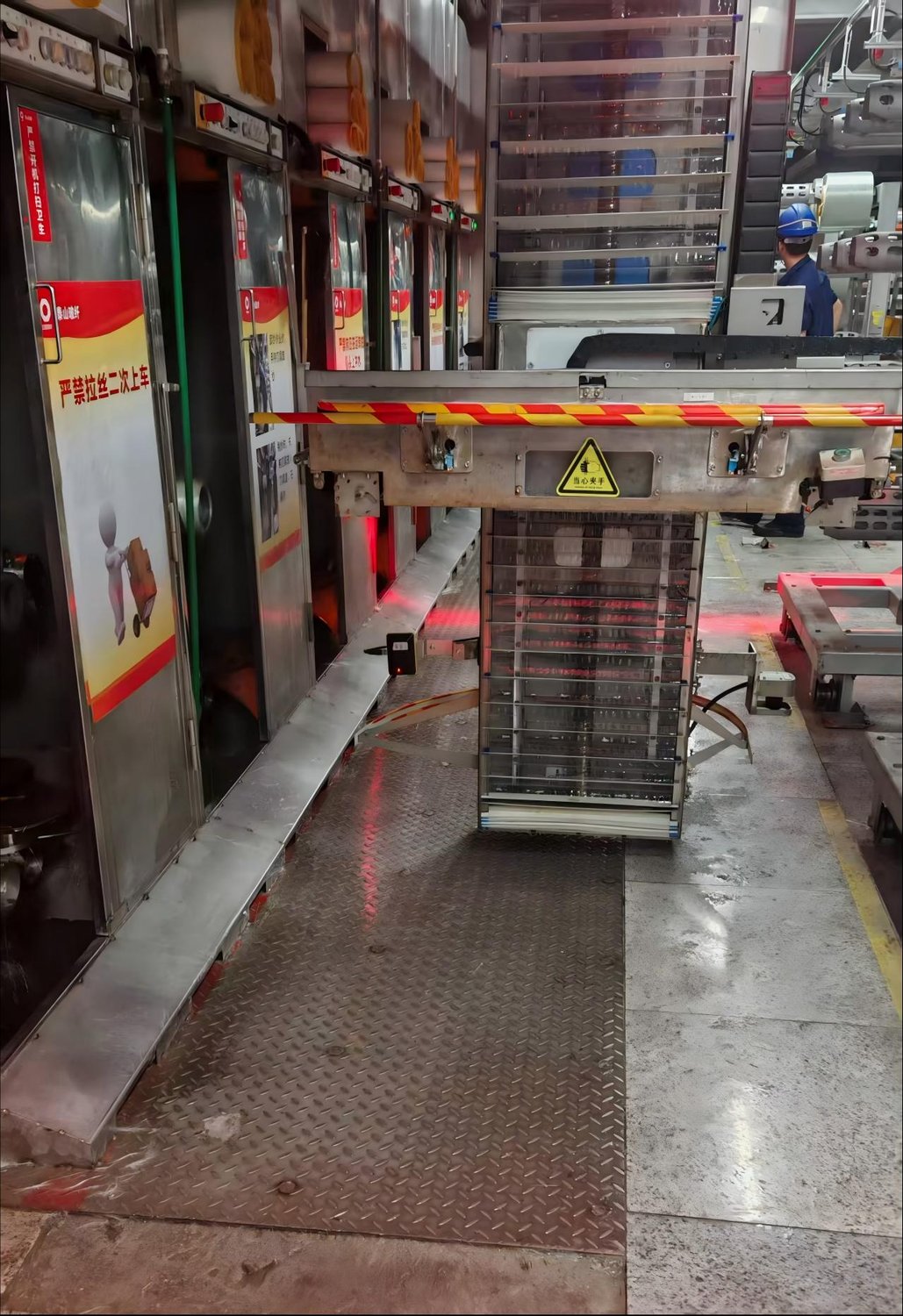

图 2｜玻纤拉丝车间运行环境（红光带为原光学雷达警戒区）
二、客户痛点
- 玻纤飞絮附着严重，导致原光学方案误报，严重影响生产
- 车间高湿度环境下光学窗口易结露，误报频发，严重影响生产

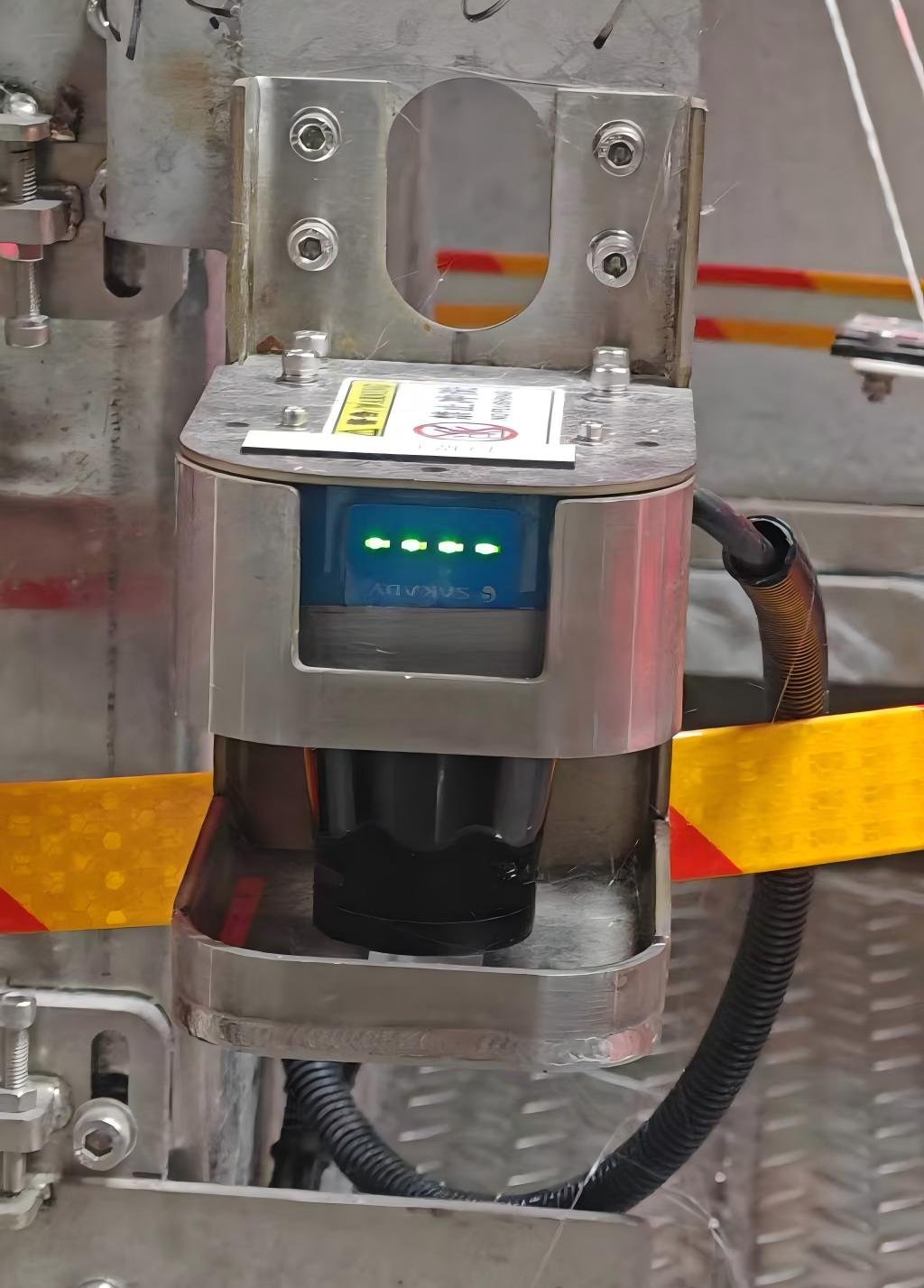

图 3｜改造前——原光学雷达带护罩，仍无法避免水汽飞絮干扰
三、蓝曼解决方案：LMA-81G 毫米波防撞雷达
针对上述痛点，蓝曼工程师团队推荐采用 LMA 系列 81GHz 毫米波防撞雷达 方案，主要部署要点如下：
- 每台卸筒机械手作业区前进方向安装 LMA-81G 毫米波雷达 1 台，覆盖检测盲区
- 采用 77-81 GHz 毫米波频段，波长 3.9mm，穿透水雾、不受玻纤飞絮干扰
- 检测范围 0.1-5m 可编程分区，人员进入内区触发机械手停机 + 声光报警
- IP68 全密封铝合金外壳，无光学窗口、无需清洁维护
- 通过 2 组继电器信号接入卸筒机械手 PLC，实现毫秒级停机联动

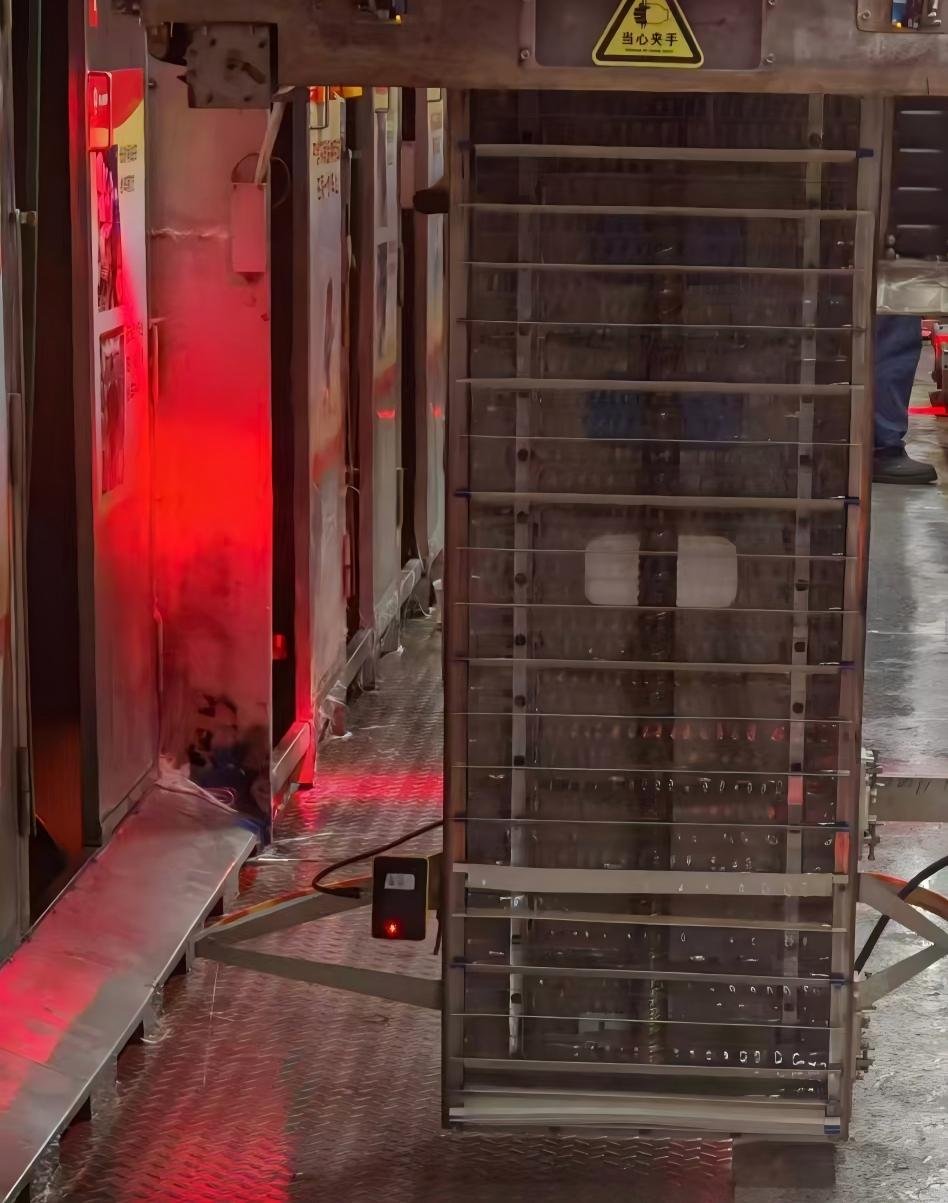

图 4｜LMA-81G 毫米波雷达安装位置（机械手前进方向）
核心参数（LMA-81G）
| 参数项 | 参数值 |
|---|---|
| 产品型号 | LMA-81G |
| 工作频段 | 77-81 GHz 毫米波 |
| 检测范围 | 0.1-5 m（可编程分区） |
| 角度覆盖 | 水平 120°，垂直 30° |
| 防护等级 | IP68（全密封铝合金外壳） |
| 输出接口 | 2 组继电器信号 |
| 响应时间 | ≤ 100 ms |
| 工作电压 | DC 12-36 V |
| 工作温度 | -40℃ ~ +85℃ |
四、应用效果
- 误报率大幅下降，卸筒节拍恢复稳定
- IP68 全密封结构无光学窗口，投入使用后未再进行清洁维护，维护成本归零
- 改造后未发生因防撞系统误报或漏报导致的安全事件
行业意义：该案例是玻璃纤维行业卸筒工位人员防撞由「激光光学检测」升级为「毫米波主动感知」的典型应用，同类恶劣工况（水雾、粉尘、飞絮、高湿度）替代方案可参考 焦化厂推焦车人员防撞雷达案例。
五、常见问题（FAQ）
Q1：毫米波雷达为什么比激光雷达更适合玻纤拉丝车间？
玻纤车间存在水雾、飞絮、高湿度，激光光学窗口容易被遮挡结露；毫米波频段波长 3.9mm，可穿透水雾和飞絮，且外壳全密封无光学窗口，不受这类环境干扰。
Q2：LMA-81G 会不会被车间里的金属结构、纱架反射干扰？
卸筒机械手为金属结构，通过合理安装角度和分区检测参数设置，可有效规避金属反射；蓝曼工程师现场调试后确定最佳安装位置。
Q3：现场施工要停机吗？停多久？
单台机械手安装一台雷达，通常单机停机时间在 1 小时内，接线为 2 组继电器信号接入原有 PLC，不改动原控制逻辑。
Q4：后期维护成本高吗？
IP68 全密封铝合金外壳，无光学窗口无需擦拭，正常使用免维护，客户改造后暂未发生任何维护动作。
Q5：能否替代所有场景的激光雷达防撞？
毫米波雷达优势在于恶劣工况（水雾、粉尘、飞絮、高低温、结露），常规洁净环境激光雷达同样可用；具体选型建议根据现场工况评估。
